Подруливающие устройства Quick: как выбрать для катера или яхты
Уверенный маневр у причала начинается с правильного подбора. Разбираем линейку Quick: от компактных BTQ до мощных BTAC, сравниваем тягу и питание, проверяем комплектность и требования к установке.
Место у причала уже рядом. Хода почти нет, руль реагирует вяло, а боковой ветер начинает разворачивать нос. В такой момент особенно понятно, зачем катеру или яхте подруливающее устройство: оно помогает сместить нужную часть корпуса в сторону, не разгоняя судно.
Quick выпускает несколько семейств подруливающих устройств — от компактных электрических моделей до систем для крупных яхт. Но выбрать подходящую по одному числу в каталоге не получится. Разберёмся, чем отличаются конструкции, какая тяга нужна вашему корпусу и что должно войти в покупку, чтобы оборудование можно было установить и использовать.
Начальная точка знакомства — компактные BTQ с тоннелями 110, 125 и 140 мм. Главное — проверить, позволяет ли нос корпуса корректную установку.
Семейство BTQ 185 предлагает несколько уровней тяги и исполнения на 12/24 В. Выбор зависит от парусности, условий швартовки и питания.
Нужен проект всей системы: тяга, режим работы, электрический или гидравлический привод, управление и монтаж. Здесь сравнивают не только модели, но и архитектуру установки.
Quick: морское оборудование как единая система
Quick — итальянский производитель судового оборудования с инженерной и производственной базой в районе Равенны. История команды включает работу в морской отрасли с 1982 года и объединение PM Marina с Quick в 1992-м. Компания развивает несколько направлений: якорные системы, подруливающие устройства, зарядную технику, водонагреватели и оборудование для комфорта на борту.
Для покупателя важнее всего то, что Quick предлагает не только силовой агрегат, но и элементы системы: панели управления, кабели, тоннели, кормовые адаптеры и запасные части. Это помогает подбирать совместимую установку, а впоследствии — обслуживать конкретную модель по её артикулу и серийному номеру.
По данным производителя, разработка, сборка и испытания продукции выполняются в Италии. В конструкции BTQ 140 и BTQ 185 используются бронзовый редуктор, винт из композитного материала, эластичная муфта и сменный защитный анод. Муфта смягчает механические нагрузки, а отдельно заменяемый анод упрощает обслуживание подводной части. Материалы других семейств проверяют отдельно: весь ассортимент не устроен одинаково.
Почему имеет смысл рассматривать Quick? У бренда есть разные уровни тяги, варианты питания и готовые компоненты для управления и монтажа. Это позволяет выбирать систему под задачу. Реальный результат определяют соответствие судну, качество установки и состояние электропитания.
Носовое, кормовое, тоннельное, выдвижное: как не запутаться
Подруливающее устройство создаёт поперечную тягу для маневрирования на малом ходу. Носовое воздействует на нос, кормовое — на корму. Это расположение на судне. Тоннельное или выдвижное — уже конструкция. А электрическое и гидравлическое — способ привода. Эти признаки следует рассматривать отдельно.
Тоннельное устройство
В корпус встраивают поперечный тоннель, внутри которого работает винт или пара винтов. У Quick это, в частности, семейство BTQ. Важны диаметр, заглубление, длина тоннеля и свободное место под электромотор внутри судна.
Такую конструкцию рассматривают для катеров и яхт с подходящей формой подводной части. Она требует корпусных работ и предварительной проверки места установки.
Выдвижное устройство BTR
Рабочая часть опускается для маневра и убирается внутрь корпуса после использования. Это может быть полезно на парусной яхте или при компоновке, где обычный поперечный тоннель разместить трудно.
Взамен появляется механизм подъёма, створка и требования к внутреннему объёму. Необходимо учитывать обслуживание и ограничения движения с опущенным устройством. В текущей подборке каталога «Акватории» BTR не представлен.
Каким бывает привод
- BTQ: постоянный ток
- Электрические модели с питанием от аккумуляторов. В представленных у нас малых и средних BTQ используются 12 или 24 В. В стандартной конфигурации с панелью TCD управление дискретное: подать тягу вправо или влево, затем отпустить команду.
- BT DC-AC: пропорциональная система
- Отдельное семейство с электронным преобразованием питания и плавным изменением тяги при использовании совместимого контроллера. Это другой вариант управления, а не функция, которая появляется у обычного BTQ после замены кнопок на джойстик.
- BTAC: переменный ток
- Мощные электрические устройства под трёхфазную сеть. Подходят для проектов с соответствующей бортовой энергетикой; питание и управление рассчитывают вместе с установкой. Такие модели есть в нашем каталоге.
- BTH и BTRH: гидравлика
- Гидравлический привод используют в составе подходящей судовой гидросистемы. BTH — тоннельная конструкция, BTRH — выдвижная. Потребуются расчёт насоса, расхода, давления, охлаждения и управления. Наличие гидропривода само по себе не означает неограниченное время работы.
BT DC-AC, BTH, BTR и BTRH здесь помогают разобраться в линейке производителя. Прямые товарные ссылки ниже ведут на представленные в «Акватории» BTQ, BTAC и принадлежности; наличие других семейств в продаже не подразумевается.
Главная характеристика — тяга. Но почему мало знать длину?
В карточках подруливающих устройств встречаются киловатты и килограмм-силы. Киловатты описывают мощность двигателя, кгс — создаваемое усилие. Например, 55 кгс — это не масса подходящего судна. Нельзя выбрать устройство для пятитонного катера простым делением его водоизмещения на эту цифру.
Чтобы повернуть нос, устройству нужно создать достаточный разворачивающий момент. На него влияют тяга и расстояние от точки приложения усилия до центра вращения судна. Поэтому положение тоннеля — часть подбора, а не только задача монтажника после покупки.
- Парусность. Высокая рубка, флайбридж, тент и надстройки увеличивают площадь, на которую давит ветер. Два десятиметровых корпуса могут требовать разной тяги.
- Водоизмещение и форма корпуса. Они влияют на реакцию судна при маневре и сопротивление боковому смещению. Нельзя назначить один коэффициент «кгс на тонну» для всех лодок.
- Условия стоянки. Закрытая марина и открытый причал с боковым ветром — разные задачи. Укажите условия, в которых ожидаете получить помощь от устройства.
- Геометрия установки. Заглубление, длина тоннеля, форма входов и выходов, близкие препятствия влияют на фактическую работу.
- Напряжение под нагрузкой. Разряженная батарея, тонкие провода и плохие контакты могут не позволить мотору реализовать расчётные возможности.
Полезный порядок выбора: описать судно и условия → определить требуемую тягу → проверить установку → подобрать питание и управление. Таблица длины из каталога производителя помогает сузить круг моделей, но не заменяет эту проверку.
Подбор по типу судна: найдите свою ситуацию
Ниже — отправные точки для обсуждения комплектации. Окончательное решение зависит от обмеров корпуса и расчёта установки.
Небольшой катер примерно 5–7 м: устройство вообще поместится?
У компактного катера сначала оценивают высоту подводной части носа и место под мотор. У Quick BTQ 110 с тягой 25 кгс небольшой диаметр тоннеля — 110 мм. В каталоге есть комплект 1,3 кВт / 25 кгс / 12 В с тоннелем, кабелем и джойстиком.
Это кандидат для первичного рассмотрения, если подходит корпус. На лодке с мелким или сильно поднимающимся носом даже компактный тоннель может оказаться слишком близко к поверхности. Покупать комплект до обмера не стоит.
Моторный катер 7–9 м: сравниваем 30 и 40 кгс
Производитель относит BTQ 140 к ориентировочному диапазону 7–9 м. В семье есть 30 и 40 кгс, оба варианта на 12 В. Для открытого катера с небольшой надстройкой и каютного катера одинаковой длины условия подбора будут различаться.
Сравните BTQ 140-30, 1,5 кВт и BTQ 140-40, 2,2 кВт. При необходимости посмотрите комплект 40 кгс с тоннелем, кабелем и джойстиком. Увеличение тяги полезно лишь при подходящем месте установки и питании.
Каютный катер или моторная яхта 9–15 м: важны надстройки и напряжение
Для первичного сравнения удобно семейство BTQ 185: у производителя оно охватывает примерно 8–15 м, но это общий диапазон семейства, а не разрешение ставить любую модель на любой корпус из него.
Варианты 55, 75 и 95 кгс с одним винтом, а также 85 и 105 кгс с двумя винтами позволяют сравнить разные уровни тяги в одном диаметре — 185 мм. Для высокого корпуса с флайбриджем потребуется отдельная оценка ветровой нагрузки. Сначала определите необходимое усилие, затем выбирайте 12 или 24 В и подходящую комплектацию.
Парусная яхта: тоннель или выдвижная конструкция?
На круизной яхте подходящий тоннельный BTQ может упростить разворот носа в тесном проходе. Но сначала проверяют геометрию носа: далеко не везде есть достаточное заглубление и внутреннее место.
Если компоновка или требования к подводной части делают обычный тоннель неудобным, рассматривают выдвижную систему BTR как отдельный проект. Здесь сравнивают не только тягу и стоимость агрегата, но и корпусные работы, занимаемый объём и обслуживание механизма.
Катамаран или многокорпусное судно: готовая схема монокорпуса не подойдёт
Разнесённые двигатели уже дают свои возможности маневрирования. Сначала нужно понять, какую именно задачу должен решить дополнительный движитель, и проверить геометрию обоих корпусов.
Quick отдельно оговаривает расположение тоннелей на катамаране: их оси не должны быть непосредственно направлены друг на друга. Конфигурацию и углы выбирают под конкретное судно. Универсальная рекомендация «два устройства одинаковой мощности» здесь неуместна.
Крупная яхта или коммерческое судно: проектируем систему целиком
Если требуется существенно большая тяга и другая энергетика, сравнивают BTAC и гидравлические решения. В каталоге есть BTAC 250-200: 15 кВт, 200 кгс, тоннель 250 мм и BTAC 513-1000: 75 кВт, тоннель 513 мм.
Это оборудование для проектов с подходящей трёхфазной сетью, силовым управлением и подготовленным корпусом. Его не подбирают как «усиленную замену» 12-вольтовому устройству. Нужны данные проектировщика, параметры питания и требуемый рабочий цикл.
Какие Quick можно сравнить в каталоге «Акватории»
В таблице — основные параметры представленных вариантов. Обозначение 185 у BTQ 185 относится к диаметру тоннеля, а число после дефиса — к тяге: например, BTQ 185-75 развивает 75 кгс.
| Модель | Тяга, кгс | Мощность, кВт | Питание | Тоннель, мм | Винты |
|---|---|---|---|---|---|

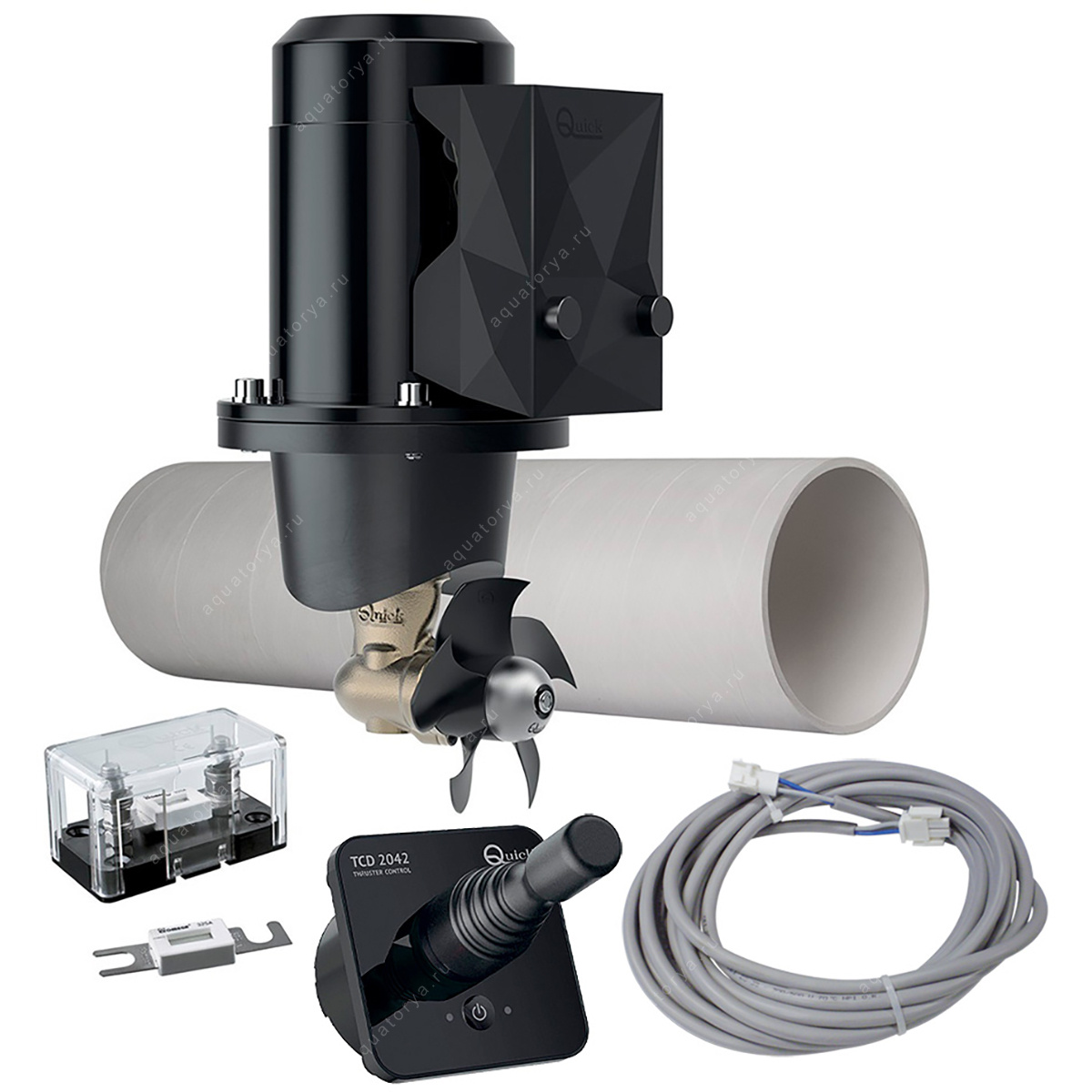

| BTQ 110-25, комплект | 25 | 1,3 | 12 В DC | 110 | 1 |
| BTQ 125-40, комплект | 40 | 2,2 | 12 В DC | 125 | 1 |
| BTQ 140-30 / 140-40 | 30 / 40 | 1,5 / 2,2 | 12 В DC | 140 | 1 |
| BTQ 185-55: 12 В / 24 В | 55 | 3 | 12 / 24 В DC | 185 | 1 |
| BTQ 185-75: 12 В / 24 В | 75 | 4 | 12 / 24 В DC | 185 | 1 |
| BTQ 185-95 | 95 | 6 | 24 В DC | 185 | 1 |
| BTQ 185-85 DP | 85 | 4,3 | 24 В DC | 185 | 2 |
| BTQ 185-105 DP: 12 В / 24 В | 105 | 6,3 | 12 / 24 В DC | 185 | 2 |
| BTAC 250-200 | 200 | 15 | 400/690 В AC, 3 фазы | 250 | 2 |
| BTAC 513-1000 | 1000 | 75 | 400/690 В AC, 3 фазы | 513 | 2 |
Характеристики относятся к указанным исполнениям; комплектность и маркировку конкретной поставки проверяют при заказе. Цифры тяги помогают сравнивать модели, но не обещают одинаковый результат на любом корпусе.

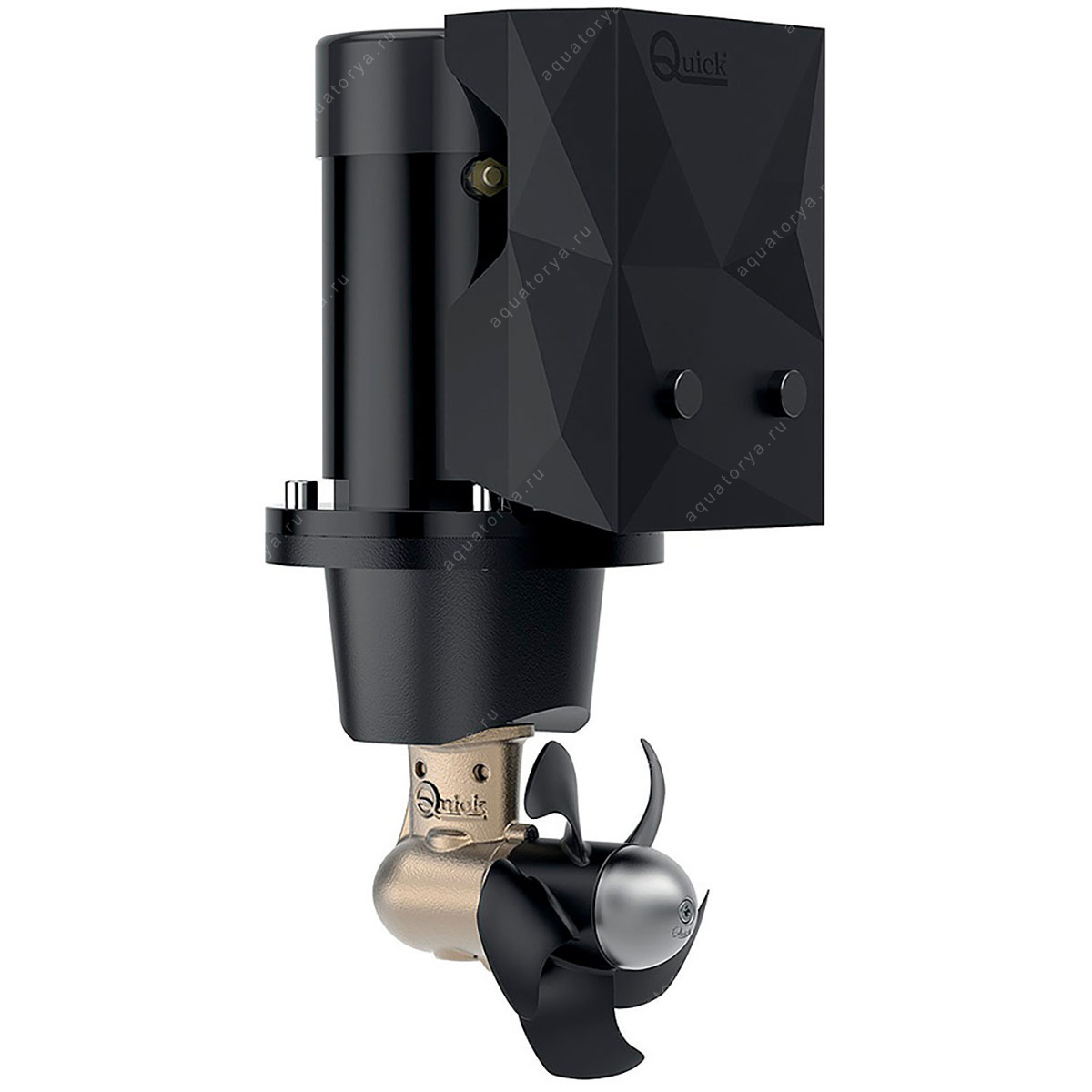

BTQ 140: компактный корпус, два уровня тяги
30 или 40 кгс · 12 В · тоннель 140 мм
Версия 30 кгс и версия 40 кгс интересны для первичного подбора на небольшие катера и яхты с подходящей носовой частью. При переходе к старшей модели меняются требования к питанию — одного сравнения габаритов недостаточно.
Если выбираете между 125 и 140 мм при одинаковых 40 кгс, оцените устройство редуктора, монтажные размеры и совместимый тоннель по полному артикулу. Это разные варианты установки, а не взаимозаменяемые моторы.
BTQ 185 с одним винтом: 55, 75 или 95 кгс
Один диаметр — несколько вариантов тяги и питания

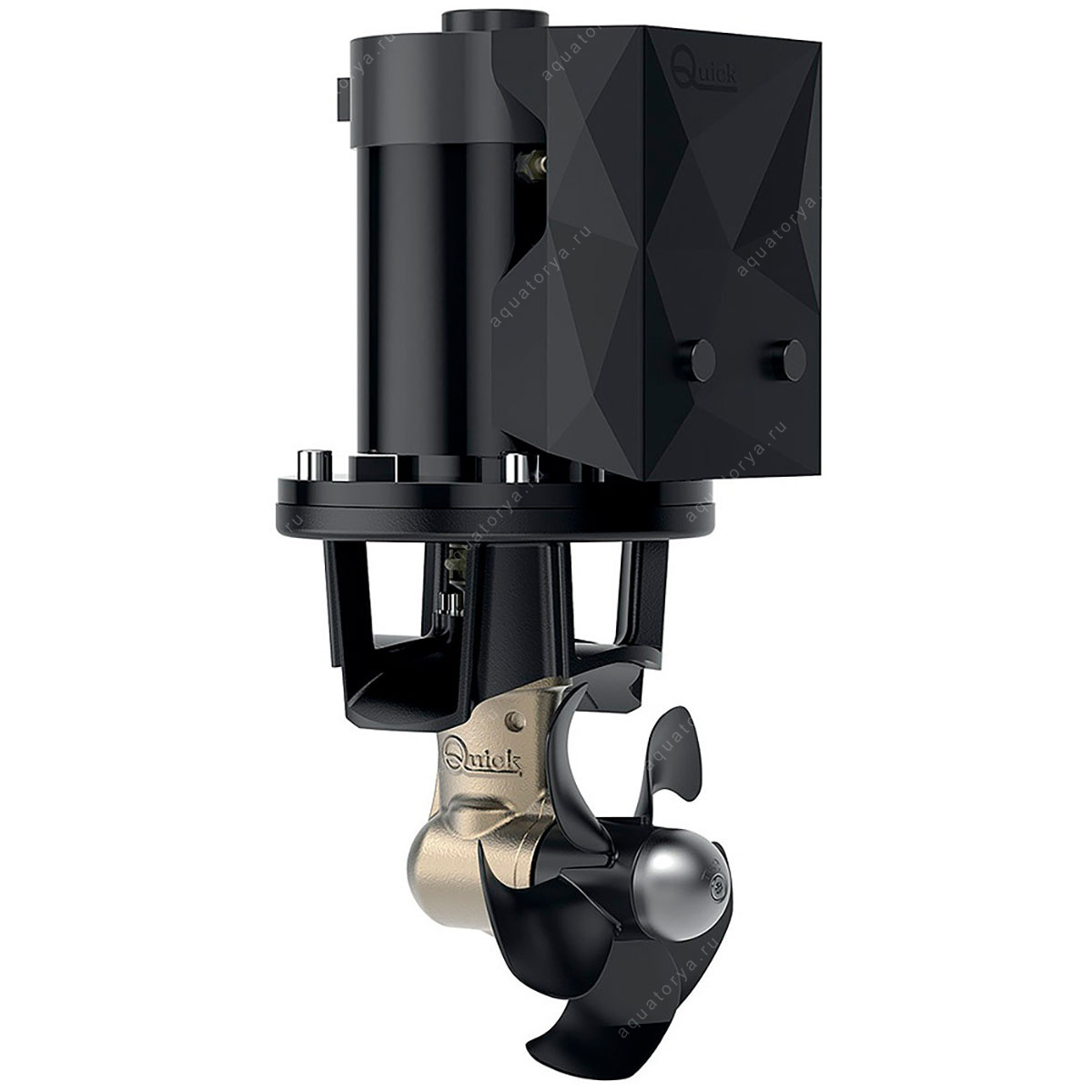

BTQ 185-55 на 12 В и на 24 В имеют одинаковую заявленную тягу. Это позволяет подбирать питание под проект, а не считать 24-вольтовый вариант автоматически более сильным.
Для следующего уровня сравните 75 кгс на 12 В или 24 В, а также 95 кгс на 24 В. Подходящее усилие определяет судно и среда эксплуатации; возможность разместить тоннель 185 мм сама по себе не определяет модель.

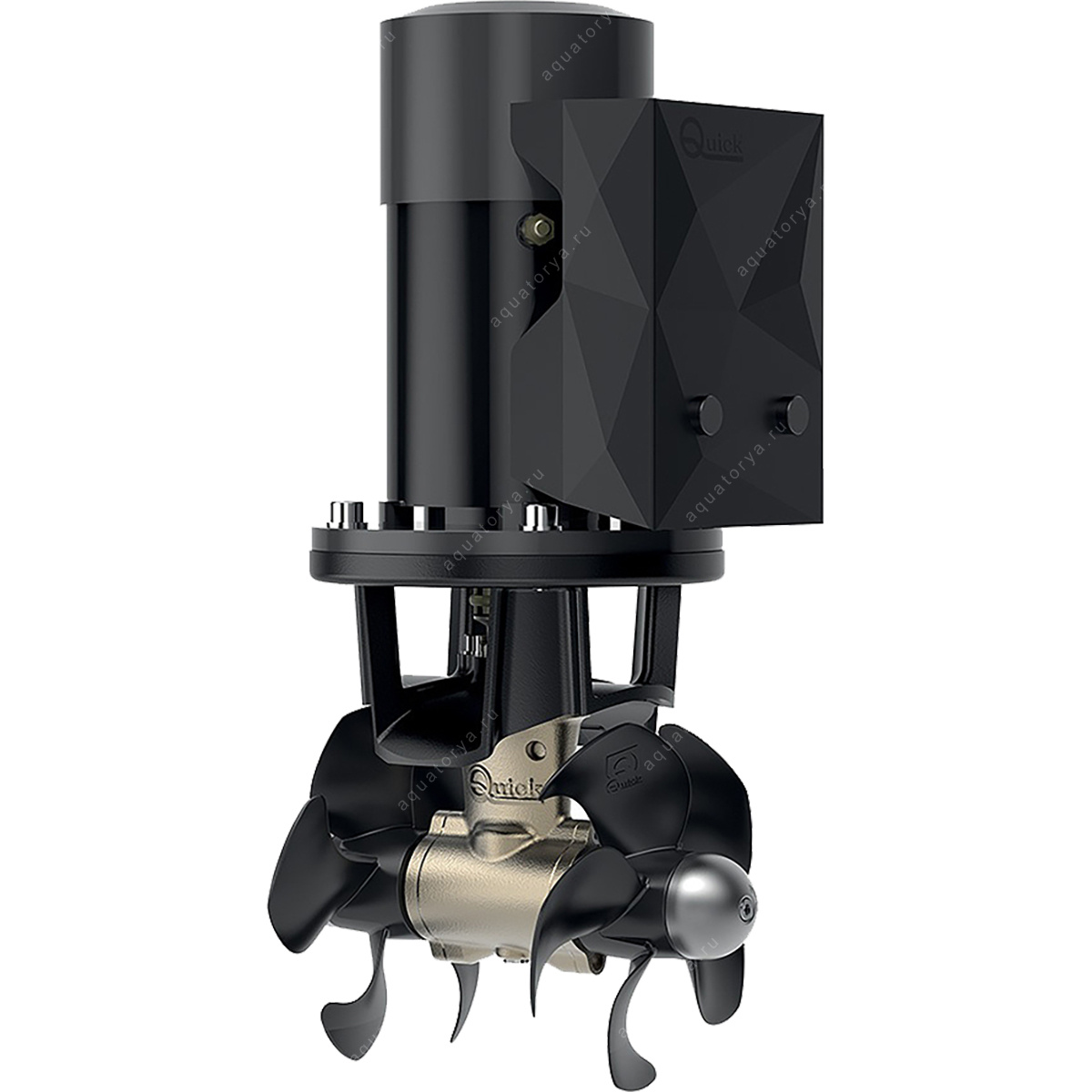

BTQ 185 DP: два винта в том же диаметре
85 кгс / 4,3 кВт · 105 кгс / 6,3 кВт
В каталоге есть двухвинтовая версия 85 кгс на 24 В и 105 кгс на 12 В или 24 В. Они позволяют сравнить более высокую тягу без перехода к тоннелю большего диаметра.
Слово «двухвинтовой» не означает, что тяга удваивается. Сравнивайте конкретные кгс, мощность и питание. При замене существующего устройства дополнительно проверьте монтажные размеры, свободное место и совместимость установленного тоннеля.
Электропитание и монтаж: почему хороший агрегат может работать слабо
12 или 24 В — решается вместе с батареями и кабелями
Подруливающее устройство получает большую мощность за короткое время. Поэтому важны не только ампер-часы аккумулятора, но и его способность отдавать высокий ток, состояние, заряд и падение напряжения в цепи. Руководство Quick задаёт требования к батарейной группе для каждой модели, включая ёмкость и пусковые характеристики.
Для одинаковой передаваемой электрической мощности более высокое напряжение позволяет снизить ток. Однако это не делает 24-вольтовую установку автоматически простой: на судне с сетью 12 В потребуется правильно спроектированная система питания и зарядки. Подавать 24 В на 12-вольтовый мотор нельзя.
Сечение силовых проводов выбирают по модели и общей длине положительного и отрицательного проводов. Удлинитель джойстика — кабель управления, он не заменяет силовую линию от аккумулятора. Номинал и тип предохранителя, выключателя и соединений берут из руководства конкретного устройства.
Тоннель должен подходить корпусу
Положение слишком близко к поверхности может привести к подсосу воздуха, шуму и потере эффективности. Чрезмерная длина тоннеля и неудачно оформленные края тоже влияют на поток. При установке нужно совместить достаточное заглубление с подходящим положением в носу и сохранить доступ к мотору для обслуживания.
В каталоге есть стеклопластиковые тоннели 110 мм, 125 мм, 140 мм и 185 мм, а также алюминиевый тоннель 140 мм. Материал, толщину стенки и способ соединения выбирают под корпус и допуски устройства. Длина заготовки в продаже не равна окончательной длине тоннеля после монтажа.

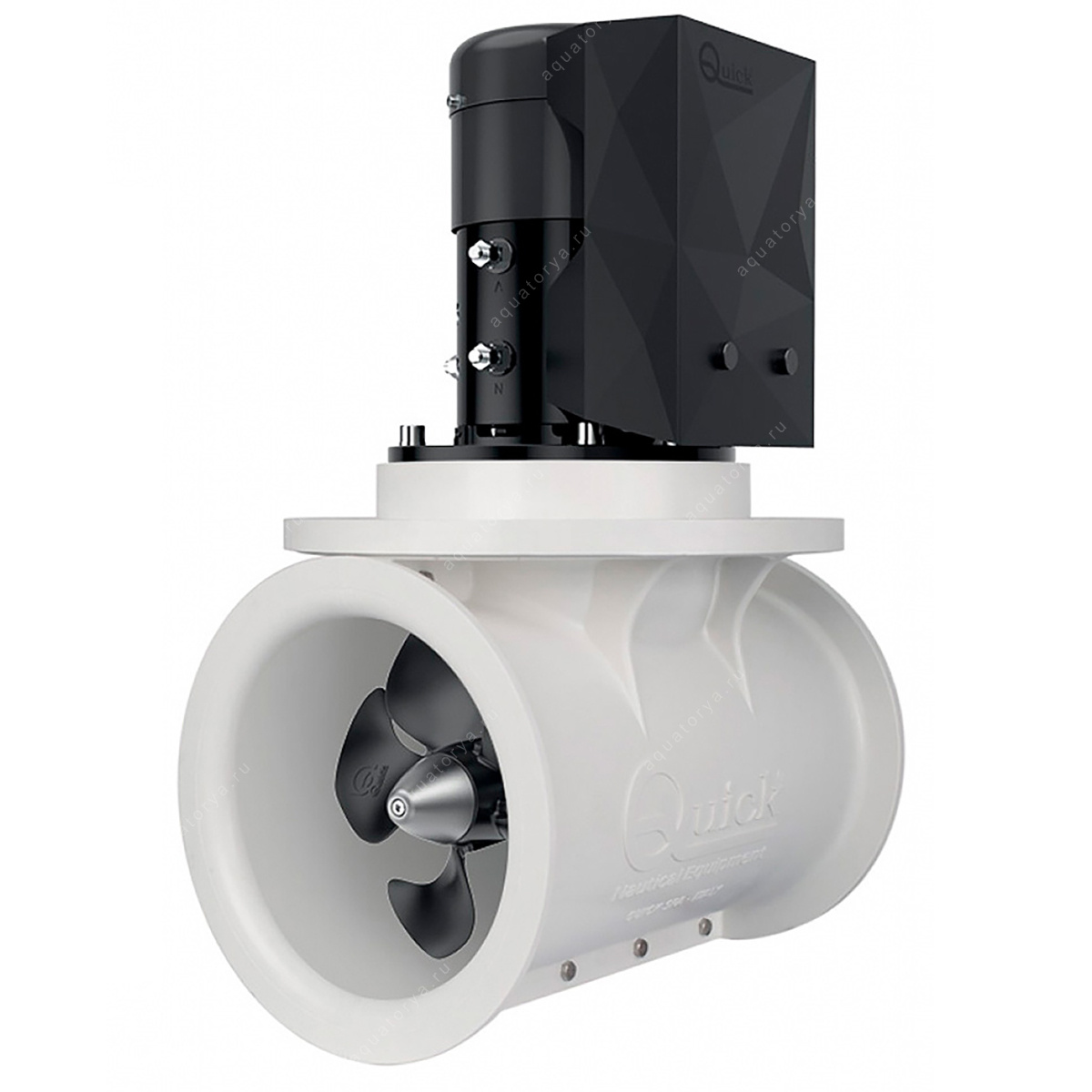

Для кормы нужен подходящий адаптер
Вместо обычного носового тоннеля используют предусмотренную конструкцию для установки на транце. Например, у нас представлены Stern 140 и Stern 185. Они не включают само подруливающее устройство.
Важно проверить не только диаметр. В руководстве кормового тоннеля Stern 185 с артикулом FGTLPB185000A00 указана одновинтовая конфигурация. Сочетание с любым двухвинтовым BTQ 185 по одному совпадению числа «185» подтверждать нельзя. Также проверяют, не перекрывают ли струю поворотная колонка, транцевые плиты и другое оборудование.
Покупаем агрегат или комплект: что должно войти в смету
Готовый комплект упрощает подбор части деталей

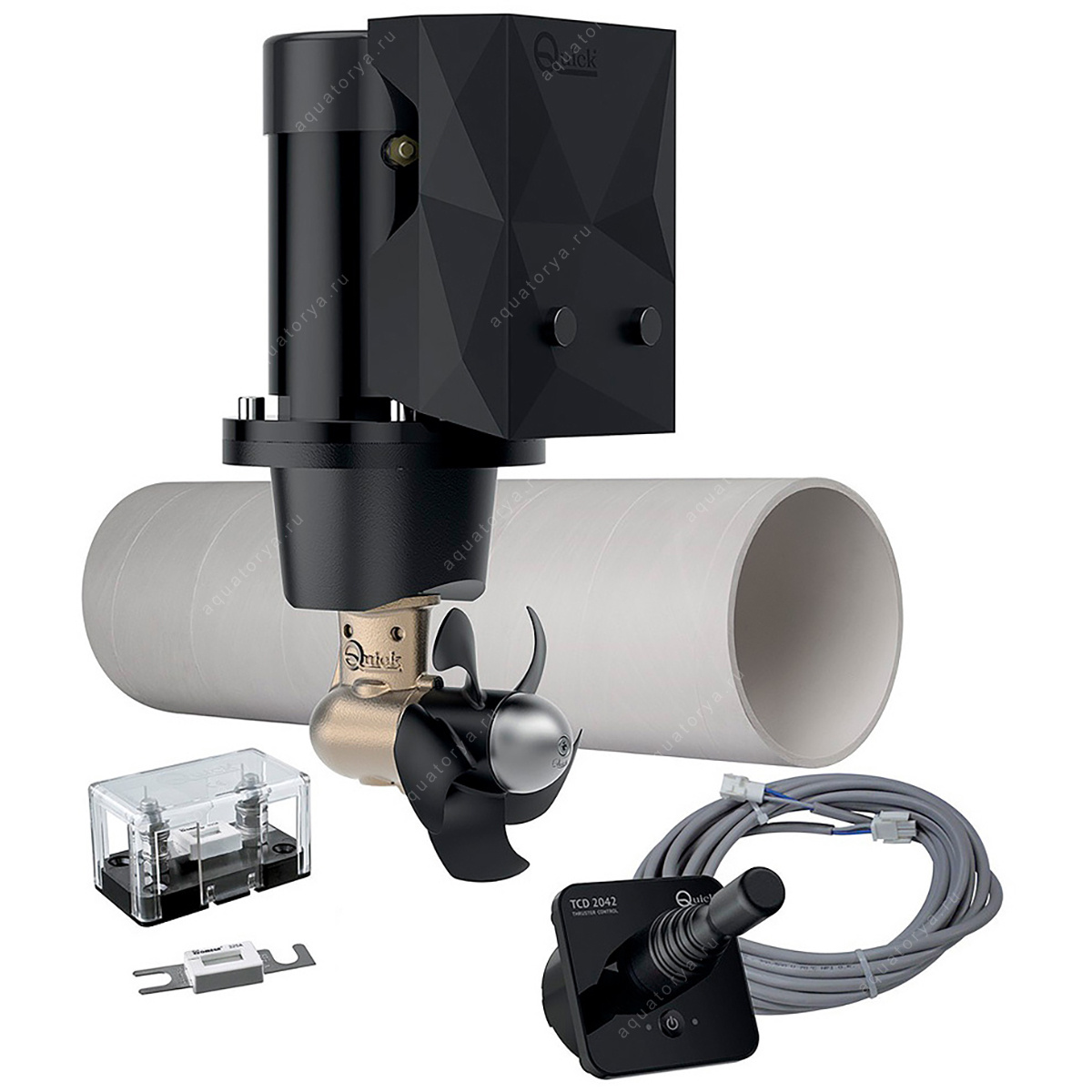

Набор Quick 2,2 кВт / 40 кгс / 140 мм включает устройство, тоннель, кабель и джойстик согласно карточке. Для меньшего диаметра есть комплект 40 кгс / 125 мм, для компактной установки — 25 кгс / 110 мм.
Но «комплект» не означает законченную установку на любом судне. Составы отличаются: например, вариант 40 кгс / 125 мм с кабелем и джойстиком не включает тоннель в заявленном названии. Сравнивайте перечень поставки, а не только фотографию и слово «набор».
- Силовой агрегат. Полный артикул, тяга, напряжение, диаметр тоннеля и число винтов. При замене — совместимость монтажных размеров и управления.
- Тоннель или кормовой адаптер. Материал под корпус, подходящие размеры, тип винтов и допуски монтажа.
- Панель и кабель управления. Кнопки или джойстик, длина трассы, количество постов, необходимые разветвители. Отдельно уточните, какая панель входит в набор.
- Электропитание и защита. Аккумуляторная группа, зарядка, силовые провода, наконечники, предохранитель с держателем и выключатель по проекту установки.
- Корпусные работы и ввод в эксплуатацию. Подъём судна, подготовка и усиление корпуса, герметизация, проверка соединений и работоспособности после спуска.

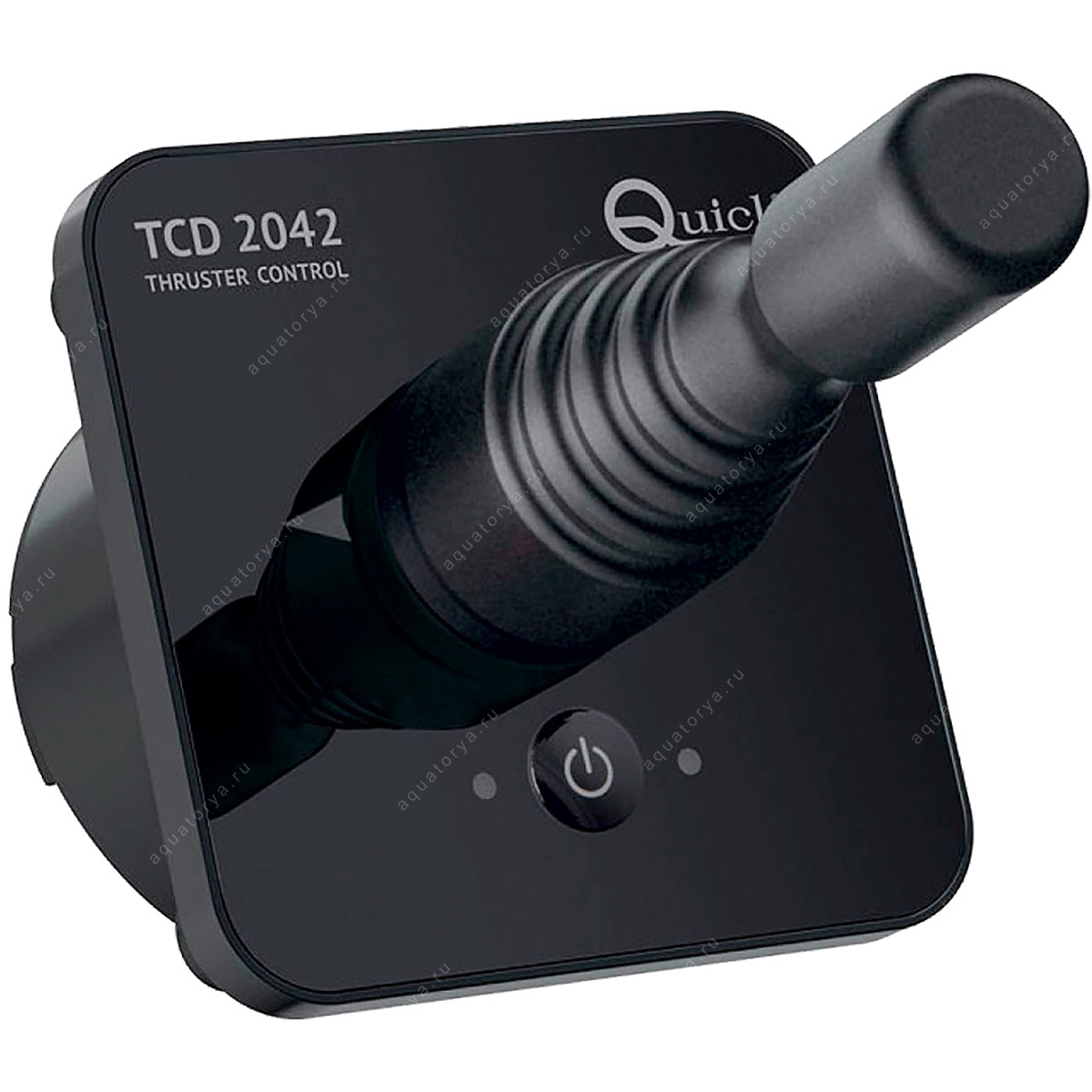

В каталоге можно сравнить кнопочную панель TCD 2022 и джойстик TCD 2042, подобрать кабель 6 м или 12 м. Джойстик удобен направленным движением рукоятки, но в обычной схеме BTQ/TCD не даёт плавного регулирования тяги. Для нескольких постов потребуются проверенная схема и совместимые компоненты.
Попросите итоговую смету на рабочую установку. В неё должны попасть детали, которых нет в коробке, и монтажные работы. Так два предложения на одинаковую тягу можно сравнить по существу.
Как пользоваться и что проверять перед сезоном
Обычный BTQ рассчитан на маневровую работу с паузами, а не на постоянное удержание судна против ветра. Допустимое время включения и ограничения смотрят в документации устройства и панели. Тепловая защита ограничивает перегрев; она не делает длительную непрерывную работу штатным режимом.
Перед маневром убедитесь, что рядом с рабочей зоной нет людей в воде и свободных концов, которые может затянуть в винт. Избегайте постоянных резких перекладок: порядок реверсирования определяет инструкция управления. Подруливающее устройство помогает шкиперу, но не заменяет работу двигателем, швартовами и оценку ветра.
При сезонном обслуживании проверяют чистоту тоннеля и винтов, состояние защитного анода, крепления, герметичность, соединения и батареи. Сменные детали заказывают по точной модели и серийному номеру; анод не выбирают только по внешнему сходству. Работы выполняют при отключённом питании по руководству производителя.
С чем обратиться за подбором, чтобы получить предметный ответ
Подготовьте модель и год судна, длину, ширину, водоизмещение, материал корпуса, фотографии носа снаружи и изнутри, данные о питании и аккумуляторах. Добавьте тип стоянки, характерный ветер и желаемый режим работы. Для замены нужны маркировка старого устройства и размеры существующего тоннеля.
После подбора у вас должны быть понятные ответы на пять вопросов: почему выбрана такая тяга; где и как размещается устройство; чем оно питается; что входит в поставку; что требуется докупить и установить. Именно такая информация позволяет принять решение о покупке без неприятных сюрпризов на верфи.
Перейдите от сравнения к комплектации
Выберите подходящие варианты Quick в каталоге «Акватории» и передайте нам данные судна. Сопоставим модель, питание, управление и состав поставки; необходимость корпусных работ и окончательную монтажную схему согласуйте с установщиком.
