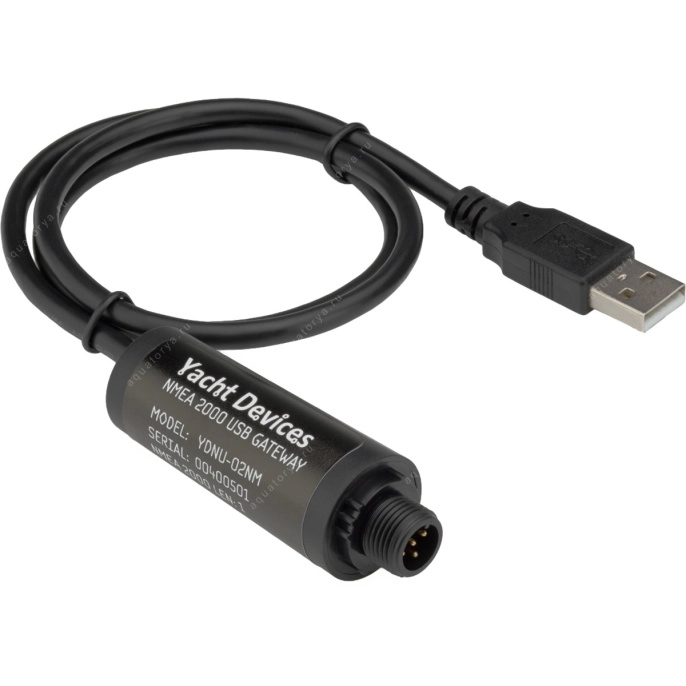

Сетевой шлюз NMEA 2000-в-USB YDNU-02 NMEA 2000 Micro Male USB Male (YDNU-02NM)

Сетевой шлюз NMEA 2000‑в‑USB YDNU‑02 NMEA 2000 Micro Male USB Male (YDNU‑02NM)

Компактное устройство для прямого подключения персональных компьютеров, ноутбуков и планшетов к судовой сети NMEA 2000 через интерфейс USB. Обеспечивает двунаправленный обмен данными между бортовым оборудованием и навигационным ПО.

Основные возможности

• Двунаправленная передача данных:
  • получение данных из NMEA 2000 в ПК (курс, скорость, координаты, параметры ветра, глубина, AIS‑сообщения и др.);
  • отправка команд из ПО в сеть NMEA 2000 (передача AIS‑данных на дисплеи, управление автопилотом и т. п.).
• Преобразование протоколов: конвертация между форматами NMEA 2000 (бинарный) и NMEA 0183 (текстовый).
• Совместимость с ПО: работа с популярными навигационными приложениями под Windows, Mac OS и Linux.

Режимы работы

1. 0183:
   • преобразование NMEA 2000 ↔ NMEA 0183 для совместимости с устаревшим ПО;
   • поддержка AIS, DSC, маршрутов, путевых точек, команд автопилота.
2. N2K:
   • передача сообщений NMEA 2000 в двоичном формате;
   • совместимость с Coastal Explorer, Expedition, Polar View, OpenSkipper.
3. RAW:
   • обмен сообщениями NMEA 2000 в текстовом формате;
   • возможность записи в файл и мониторинга в реальном времени (через CAN Log Viewer);
   • поддержка в Expedition (версии 10.7.23 и выше).
4. AUTO:
   • автоматический выбор режима на основе анализа данных от подключённого ПО.

Технические характеристики

• Интерфейсы:
  • 1 порт NMEA 2000 (Micro Male);
  • 1 порт USB (Male).
• Совместимость с ОС: Windows (для старых версий требуется драйвер), Mac OS, Linux.
• Сетевые стандарты: NMEA 2000, J1939, Volvo Penta EVC, SeaTalk NG.
• Безопасность: высоковольтная гальваническая развязка между USB и NMEA 2000.
• Дополнительно: поддержка обновления прошивки, запись диагностических данных.

Ключевые преимущества

• Простота подключения: использование стандартного USB‑кабеля (USB 1.1 и выше).
• Гибкость интеграции: совместимость с разнородным оборудованием (включая Raymarine SeaTalk NG).
• Многорежимность: 4 режима работы для разных задач и ПО.
• Отсутствие драйверов: не требует установки в Mac OS, Windows 10/11 и Linux.
• Диагностика и анализ: запись данных в файл, мониторинг через CAN Log Viewer.
• Универсальность: подходит для тестирования, эксплуатации и модернизации судовых сетей.

Совместимое ПО

• OpenCPN;
• Expedition;
• Coastal Explorer;
• Polar View;
• OpenSkipper;
• CAN Log Viewer (для RAW‑режима).

Сценарии применения

• Получение данных: отображение навигационных параметров (курс, скорость, глубина и др.) в ПО.
• Управление оборудованием: передача команд на автопилот, отправка AIS‑данных на дисплеи.
• Диагностика сети: анализ трафика NMEA 2000 в текстовом или бинарном формате.
• Тестирование и отладка: запись данных для последующего анализа.
• Модернизация судна: подключение ПО с поддержкой NMEA 0183 к современной сети NMEA 2000.

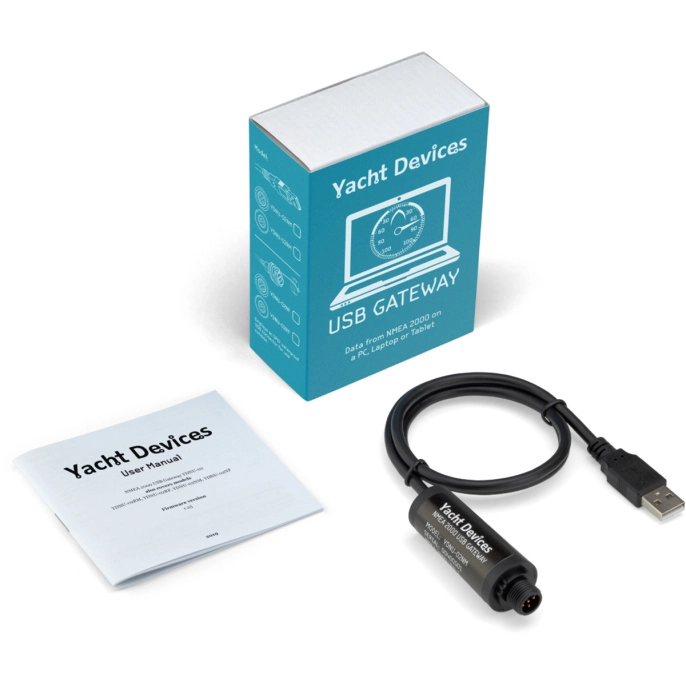

Комплектация

• Шлюз YDNU‑02NM.
• Руководство пользователя.
• Гарантийный талон.
• (Опционально) USB‑кабель.

Варианты исполнения

• YDNU‑02NM — с негерметичным USB‑разъёмом (для размещения внутри каюты).
• YDNU‑02NF — с герметичным USB‑разъёмом IP67 (для наружной установки, защита от влаги и пыли).
